Геоскан 401 Геофизика
Беспилотный комплекс для аэромагнитной съемки с квантовым магнитометром

Аэромагнитный комплекс, созданный на базе беспилотного летательного аппарата и квантового магнитометра с рубидиевым магниточувствительным датчиком, сочетает в себе маневренность беспилотного летательного аппарата с высокой чувствительностью магнитометрического оборудования.
Система позволяет выполнять высокоточные аэромагнитные съемки на предельно малой высоте как в равнинной местности, так и в сложных ландшафтных условиях, с детальным огибанием рельефа.
С применением комплекса появляется возможность объемного изучения магнитного поля за счет повысотных съемок и отработки вертикального профиля. Это позволяет применять новые методы анализа и интерпретации данных магнитометрии, которые повышают уровень достоверности объемных геомагнитных моделей.
Наибольший эффект от применения технологии ожидается при изучении площадей средних размеров (десятки, первые сотни кв. км), когда пилотируемая авиация нерентабельна, а наземные измерения требуют больших трудозатрат или вовсе невозможны из-за сложности рельефа.

• Полет в автоматическом режиме
• Возможность полета на малой высоте с огибанием рельефа
• Исключение влияния собственных магнитных полей
• Геопривязка данных и интерполяция на трехмерную равномерную сетку
• Полевой анализ данных
• Возможность разбить данные на отдельные маршруты
• Учет данных с магнитных вариационных станций
• Построение карт магнитного поля с изолиниями
• Экспорт результатов в форматах: *.gdb, *.grd, *.txt и др.

Магнитометрический комплекс «Геоскан 401 Геофизика»
Сочетает в себе маневренность БВС и чувствительность квантового магнитометра с рубидиевым датчиком. Система позволяет выполнять высокоточную аэромагнитную съемку с огибанием рельефа на малой высоте.
Комплекс дает возможность объемного изучения магнитного поля за счет повысотных съемок и отработки вертикального профиля, благодаря чему можно применять новые приемы анализа и интерпретации данных магнитометрии. Это позволит создавать объемные геомагнитные модели нового по достоверности уровня.

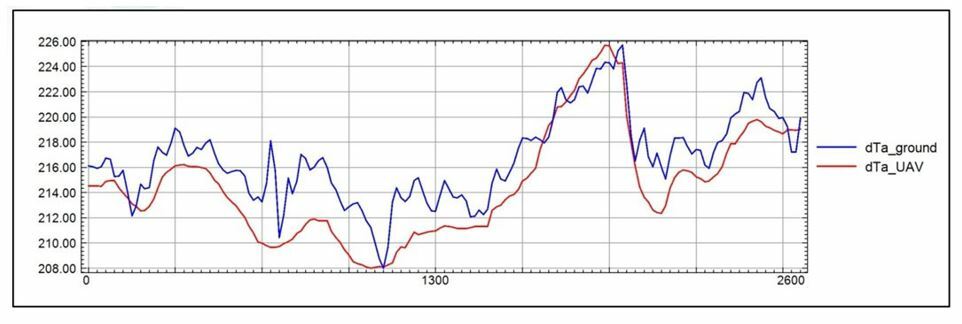

Меньшее влияние шумов
Измерения магнитного поля при пешем передвижении характеризуются существенно более высоким уровнем шумов по отношению к данным аэромагнитных наблюдений с БАС.

Описание

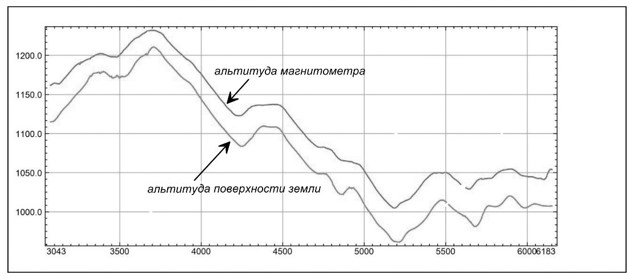

Детальное огибание рельефа
Система позволяет выполнять высокоточные аэромагнитные съемки на предельно малой высоте как в равнинной местности, так и в сложных ландшафтных условиях, с детальным огибанием рельефа.

В 1988 г. проводилась комплексная аэрогеофизическая съемка с самолета АН-2 квантовым магнитометром типа ММС-214 с аналого-цифровой регистрацией магнитного поля. Для сравнения: в 2017 г. на том же участке была проведена аэромагнитная съемка масштаба 1:10000 с БАС с огибанием рельефа.

• Беспилотное воздушное судно (БВС) Геоскан 401
• Двухчастотный/трехсистемный бортовой геодезический приемник с антенной (L1-L2, GPS/ГЛОНАСС/BeiDou)
• Квантовый магнитометр Geoscan GeoShark
• Аккумуляторная батарея с системой защиты - 3 шт: 10S, 17000 mAh. (рекомендации по использованию АКБ)
• Комплект ЗИП
• Программное обеспечение для планирования полетного задания Geoscan Planner
• Радиомодем для канала связи управления и телеметрии
• Зарядное устройство
• Защитный транспортировочный кейс IP67 для БАС (размер: 80x52x31 см, вес брутто: 16 кг)
• Инструкция
• Инструктаж по работе с комплексом в Санкт-Петербурге

Дополнительно

• Модернизированная цифровая фотокамера Sony RX1R II (42 Мпикс, объектив 35 мм, полноразмерная матрица, центральный затвор) на сервоподвесе
• ПО для обработки и взаимодействия с полученными данными Metashape Professional
• Модификация «Арктика» (расширение температурного диапазона от -40 до +20)
• Гамма-спектрометр GS-1

Гарантия на комплекс

• Гарантия 1 год / 80 полетов

Программное обеспечение

Geoscan Planner
Позволяет разбивать профиль съемки на вершины. Благодаря этому комплекс Геоскан 401 Геофизика выполняет полет с детальным огибанием рельефа.

Agisoft Metashape
Позволяет создавать карты высот, которые отражают особенности рельефа местности

Стандартная комплектация

Длительность полета:
до 40-45 минут (с магнитометрическим оборудованием)

Длина маршрута:
до 22 погонных км (за один вылет)

Макс. допустимая скорость ветра:
12 м/с
Скорость полета:
до 50 км/ч

Габаритные размеры:
Сложенное положение: 71х20х19 см
Полётное положение: 150х150х56 см

Особенности

Мин. безопасная высота полета:
От 25 м

Макс. высота полета:
500 м

Температура эксплуатации:
от -20 до +40 °С
(опционально возможно расширение до -40 °С)

Двигатель:
электрический / 4 двигателя

Взлет / посадка:
вертикально в автоматическом режиме, площадка с диаметром 5м
